Крыльчатки (рабочие колеса) для вентиляторов, которые широко применяются в системах охлаждения, вентиляции и кондиционирования. По определению, крыльчатки работают в составе с приводным устройством электромеханического типа и являются запасными частями электровентиляторов соответствующих моделей.
Материалы: алюминий, сталь нержавеющая, антистатический пластик, металлизированный пластик, армированный стекловолокном пластик (в зависимости от типа и модели). В данном каталоге представлены не все позиции, которые доступны к покупке. На сегодняшний день у нас можно заказать крыльчатки, которые мы изготавливаем сами.
Краткие характеристики модельного ряда крыльчаток:
- Рабочие диаметры, мм: Ø300, Ø400, Ø450, Ø500, Ø550, Ø600
- Количество лопастей: 3, 6, 8, 10 шт.
- Материалы:
- PAG - полиамид, армированный стекловолокном
- PAGAS - антистатический полиамид, армированный стекловолокном
- Производительность: от 3940 м3/час до 17500 м3/час
- Скорость вращения: от 3500 об/мин до 7000 об/мин
- Углы наклона лопастей: 25°, 30°, 35°, 37.5°, 40°, 42.5°, 47.5°.
- А также рабочие колеса для вентиляторов Weiguang с диаметрами от Ø154 до Ø700 мм. с различными конфигурациями лопаток, показателями расхода и создаваемого давления.
Ступица в комплекте с крыльчаткой
Корпусная часть изделия имеет отверстия для винтового соединения с подходящей ступицей. В комплекте с этой крыльчаткой нет ступицы, но мы сможем подобрать для вас подходящую или изготовить под заказ. Ответная часть для соединения с валом привода может иметь различные параметры: коническую или цилиндрическую форму, различную длину корпуса и ширину шпонки.

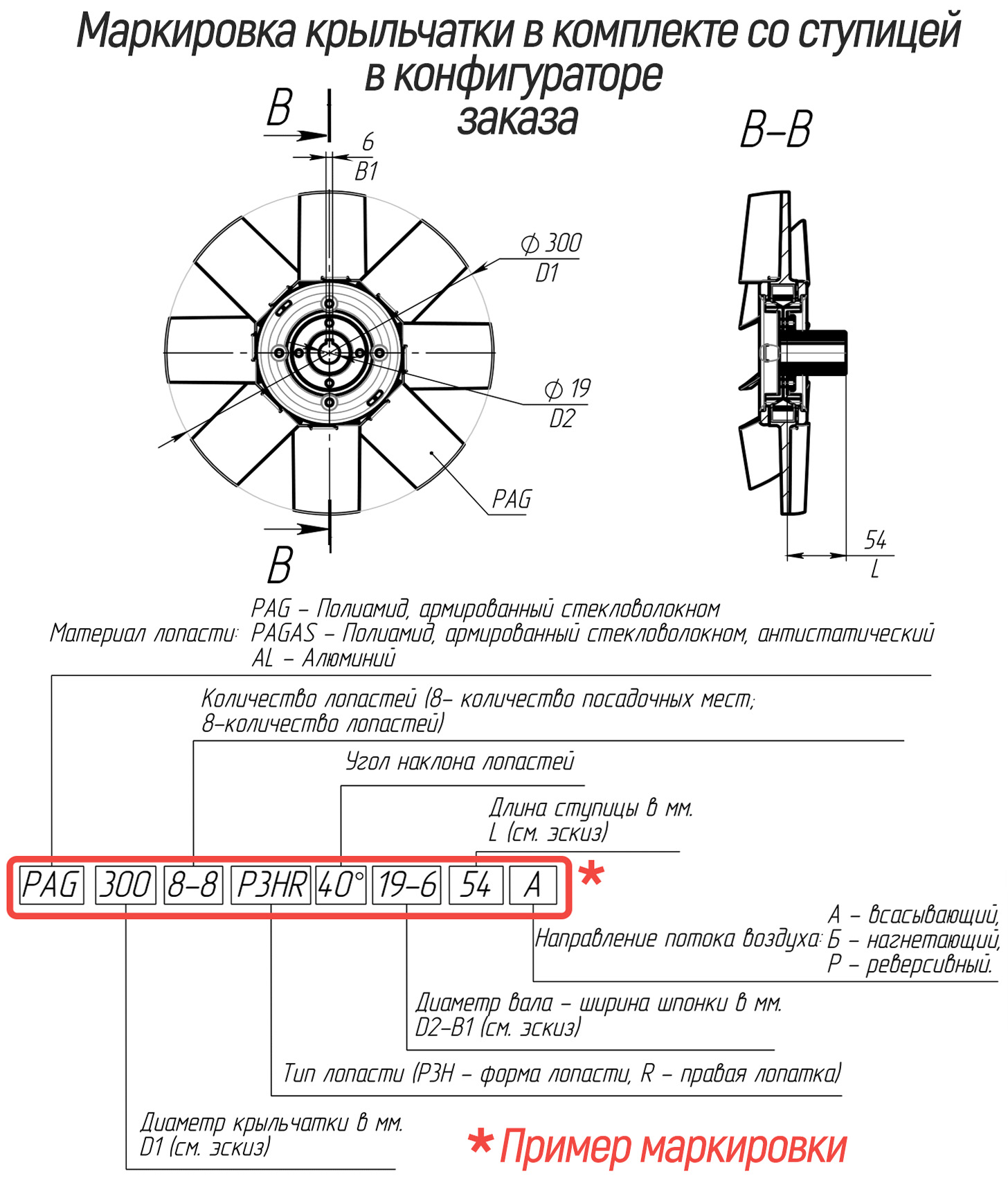

Мы имеем модельный ряд ступиц с удобным конфигуратором маркировки, по которому изделия поступают в производство → подбор ступицы. Для заказа нестандартной ступицы к этой крыльчатке, обращаетесь в отдел продаж, где будут озвучены сроки и стоимость опции.
FAQ по крыльчаткам PAG, PAGAS и комплектам со ступицами
+
Из каких материалов производятся крыльчатки, представленные в каталоге?
Вопрос: Из каких материалов производятся крыльчатки, представленные в каталоге?
Ответ: Используются два типа композитного материала: PAG (полиамид, армированный стекловолокном) для стандартных условий и PAGAS (антистатический полиамид, армированный стекловолокном) для взрывоопасных сред. Оба материала выдерживают температуры от -40°С до +110°С.
+
В чём принципиальное отличие антистатических крыльчаток PAGAS от обычных PAG?
Вопрос: В чём принципиальное отличие антистатических крыльчаток PAGAS от обычных PAG?
Ответ: Крыльчатки PAGAS обладают свойством отводить статическое электричество, что предотвращает искрообразование. Это делает их обязательными для установки во взрывоопасных зонах (нефтегазовая, горнодобывающая, мукомольная промышленность), тогда как PAG не имеют антистатических свойств.
+
Какие диапазоны диаметров доступны для крыльчаток PAG и PAGAS?
Вопрос: Какие диапазоны диаметров доступны для крыльчаток PAG и PAGAS?
Ответ: Для PAG — 300, 400, 450, 500, 550, 600 мм; для PAGAS — 300, 400, 450, 500, 600 мм. В комплектах со ступицами диаметры расширены до 900 и 1000 мм.
+
Как количество лопастей влияет на характеристики крыльчатки?
Вопрос: Как количество лопастей влияет на характеристики крыльчатки?
Ответ: Большее количество лопастей (до 10) увеличивает статическое давление и снижает уровень шума при той же скорости, но может немного уменьшить максимальный воздушный поток. Меньшее количество лопастей (3–5) обеспечивает высокую производительность, но создаёт больше шума.
+
Как правильно подобрать угол наклона лопастей?
Вопрос: Как правильно подобрать угол наклона лопастей?
Ответ: Угол наклона (25°, 30°, 35°, 37.5°, 40°, 42.5°, 47.5°) напрямую влияет на производительность. Для систем с высоким сопротивлением (длинные воздуховоды, плотные радиаторы) нужны большие углы. Для свободного обдува подойдут малые углы, снижающие нагрузку на двигатель.
+
Какие типы приводов можно использовать с этими крыльчатками?
Вопрос: Какие типы приводов можно использовать с этими крыльчатками?
Ответ: Крыльчатки совместимы с любыми приводными механизмами: электродвигателями (в том числе взрывозащищёнными), гидромоторами, пневмодвигателями, а также двигателями внутреннего сгорания автомобильной и водной техники.
+
Что такое комплект «крыльчатка + ступица» и какие валы он поддерживает?
Вопрос: Что такое комплект «крыльчатка + ступица» и какие валы он поддерживает?
Ответ: Это полностью собранное рабочее колесо, готовое к монтажу на приводной вал. Ступицы выпускаются двух типов: под цилиндрические валы (с фиксацией шпонкой или зажимом) и под конические валы.
+
В каких отраслях промышленности обязательно применение антистатических крыльчаток PAGAS?
Вопрос: В каких отраслях промышленности обязательно применение антистатических крыльчаток PAGAS?
Ответ: Они обязательны на предприятиях нефтегазового комплекса, горнодобывающих производствах, мукомольных и маслоэкстракционных заводах, объектах с высокой запылённостью или аэрозольным фоном, где возможны взрывоопасные концентрации горючих веществ.
+
Какой максимальный воздушный поток обеспечивают крупногабаритные крыльчатки (Ø900–1000 мм)?
Вопрос: Какой максимальный воздушный поток обеспечивают крупногабаритные крыльчатки (Ø900–1000 мм)?
Ответ: При диаметре 900–1000 мм производительность может достигать 17 500 м³/ч, скорость вращения — до 7000 об/мин. Точные значения зависят от угла наклона лопастей и количества лопаток.
+
Каков рабочий диапазон температур для крыльчаток из PAG и PAGAS?
Вопрос: Каков рабочий диапазон температур для крыльчаток из PAG и PAGAS?
Ответ: Оба материала сохраняют механическую прочность и форму в диапазоне от -40°С до +110°С. Это позволяет использовать их в системах охлаждения двигателей, компрессоров и другого оборудования, работающего в суровых климатических условиях.
+
Что такое разборные комплекты 5P4ZR/P5ZR и каковы их преимущества?
Вопрос: Что такое разборные комплекты 5P4ZR/P5ZR и каковы их преимущества?
Ответ: Это конструкция, в которой лопасти можно менять или поворачивать без снятия ступицы с вала. Это позволяет оперативно изменять угол наклона лопаток под новые задачи без замены всего колеса.
+
Можно ли использовать крыльчатки PAG с взрывозащищёнными двигателями?
Вопрос: Можно ли использовать крыльчатки PAG с взрывозащищёнными двигателями?
Ответ: Технически — да, но только если сама крыльчатка не накапливает статику. Однако для полной безопасности взрывоопасной зоны вместе с взрывозащищённым двигателем обязательно применяется антистатическая крыльчатка PAGAS, иначе искра от разряда статики может привести к воспламенению.
+
Какой уровень шума характерен для крыльчаток с 3–4 лопастями?
Вопрос: Какой уровень шума характерен для крыльчаток с 3–4 лопастями?
Ответ: Малолопастные крыльчатки работают громче многолопастных при той же частоте вращения. Уровень шума может достигать 75–80 дБА. Для помещений с нормируемым шумом предпочтительны модели с 8–10 лопастями, которые обеспечивают более тихую работу.
+
Где можно приобрести отдельные ступицы или лопасти для самостоятельной сборки?
Вопрос: Где можно приобрести отдельные ступицы или лопасти для самостоятельной сборки?
Ответ: Вы можете обратиться к нашим менеджерам. Мы поставляем как полные комплекты, так и отдельные компоненты (ступицы, лопасти, крепёж). Для нестандартных заказов согласовываем чертёж и технические параметры.
Преимущества крыльчаток, которые мы поставляем:
• Лучшие материалы. В производстве крыльчаток используются коррозиестойкие
материалы, при этом конструкция рабочего колеса остается прочной и легкой – это дает минимальный износ и стойкость к динамическим нагрузкам.
• Разнообразие конфигураций. Правильно подобранный профиль крыльчатки обеспечит наиболее высокие эксплуатационные
характеристики – выдаст максимальный поток, самое высокое статическое давление.
• Подойдёт многим. Незначительное отклонение лопастей позволяет оснащать вентиляторы даже с небольшими осевыми и
радиальными зазорами.
• Низкий уровень шума. Здесь представлены крыльчатки, которые отвечают
всем техническим требованиям, включая уровень производимого шума в пределах
допустимого.
Если вы закупаете крыльчатку как запасную часть или для
резервирования, то обращайтесь к нам в компанию. Мы всегда поможем выбрать
нужное оборудование и сопроводим заказ до самой отправки.
