Крыльчатки со ступицами в сборе от Ø300 до Ø1000 мм

Комплекты 'Крыльчатка PAG + ступица' Ø300 - Ø1000 мм

Комплекты 'Крыльчатка PAGAS + ступица' Ø450 - Ø1000 мм [антистатические]

популярный

Крыльчатка со ступицей PAG.300.8-8.P3HR.42,5°.19-6.67.А

в наличии

Диаметр крыльчатки, мм: 300 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 4700 Для вала: 19 мм

11 360 р.

популярный

Крыльчатка со ступицей PAG.400.8-8.P3HR.40°.22-6.61.А

в наличии

Диаметр крыльчатки, мм: 400 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 10650 Для вала: 22 мм

11 360 р.

популярный

Крыльчатка со ступицей PAGAS.450.8-8.P3HR.30°.22-6.61.А антистатическая

в наличии

Диаметр крыльчатки, мм: 450 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 12900 Для вала: 22 мм

17 691 р.

популярный

Крыльчатка со ступицей PAG.450.8-8.P3HR.30°.E2-4-3,2.53.А

в наличии

Диаметр крыльчатки, мм: 450 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 12900 Для вала: конический 1:8

11 360 р.

популярный

Крыльчатка со ступицей PAG.450.10-10.S14HR.35°.E2-4-3,2.53.А

в наличии

Диаметр крыльчатки, мм: 450 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 10 Производительность, макс., м3/ч: 4660 Для вала: конический 1:8

11 732 р.

популярный

Крыльчатка со ступицей PAG.500.8-8.P3HR.25°.E2-4-3,2.53.А

в наличии

Диаметр крыльчатки, мм: 500 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 10900 Для вала: конический 1:8

11 360 р.

популярный

Крыльчатка со ступицей PAG.570.10-10.S14HR.25°.E2-4-3,2.63.А

в наличии

Диаметр крыльчатки, мм: 570 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 10 Производительность, макс., м3/ч: 4660 Для вала: конический 1:8

11 732 р.

популярный

Крыльчатка со ступицей PAGAS.500.8-8.P3HR.25°.22-6.61.А антистатическая

в наличии

Диаметр крыльчатки, мм: 500 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 10900 Для вала: 22 мм

11 360 р.

популярный

Крыльчатка со ступицей PAG.600.8-8.P3HR.30°.28-8.66.А

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 15200 Для вала: 28 мм

11 360 р.

популярный

Крыльчатка со ступицей PAGAS.600.8-8.P3HR.30°.28-8.66.А антистатическая

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 15200 Для вала: 28 мм

17 691 р.

популярный

Крыльчатка со ступицей PAG.600.6-6.P3HR.25°.22-6.61.А

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 6 Производительность, макс., м3/ч: 15200 Для вала: 22 мм

10 987 р.

популярный

Крыльчатка со ступицей PAG.600.8-8.P3HR.30°.20-6.43.А

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 15200 Для вала: 20 мм

11 360 р.

популярный

Крыльчатка со ступицей PAGAS.600.6-6.P3HR.25°.22-6.61.А антистатическая

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 6 Производительность, макс., м3/ч: 15200 Для вала: 22 мм

14 339 р.

популярный

Крыльчатка со ступицей PAG.600.10-10.P3HR.30°.E2-4-3,2.53.А

в наличии

Диаметр крыльчатки, мм: 600 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 10 Производительность, макс., м3/ч: 15200 Для вала: конический 1:8

11 732 р.

популярный

Крыльчатка со ступицей PAG.900.3-3.P5ZR.25°.22-6.61.А

в наличии

Диаметр крыльчатки, мм: 900 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 3 Производительность, макс., м3/ч: 15200 Для вала: 22 мм

16 574 р.

популярный

Крыльчатка со ступицей PAGAS.1000.4-4.P5ZR.30°.28-8.86.А антистатическая

в наличии

Диаметр крыльчатки, мм: 1000 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 4 Производительность, макс., м3/ч: 15200 Для вала: 28 мм

37 244 р.

популярный

Крыльчатка со ступицей PAGAS.1000.6-6.P5ZR.35°.38-10.93.А антистатическая

в наличии

Диаметр крыльчатки, мм: 1000 Материал крыльчатки: PAGAS [полиамид армированный, антистатический] Количество лопастей, шт.: 6 Производительность, макс., м3/ч: 15200 Для вала: 38 мм

40 596 р.

популярный

Крыльчатка со ступицей PAG.900.8-8.P4ZR.25°.28-8.61.А

в наличии

Диаметр крыльчатки, мм: 900 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 8 Производительность, макс., м3/ч: 15200 Для вала: 28 мм

26 443 р.

популярный

Крыльчатка со ступицей PAG.1000.4-4.P5ZR.30°.28-8.86.А

в наличии

Диаметр крыльчатки, мм: 1000 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 4 Производительность, макс., м3/ч: 15200 Для вала: 28 мм

24 767 р.

популярный

Крыльчатка со ступицей PAG.1000.6-6.P5ZR.35°.38-10.93.А

в наличии

Диаметр крыльчатки, мм: 1000 Материал крыльчатки: PAG [полиамид армированный] Количество лопастей, шт.: 6 Производительность, макс., м3/ч: 15200 Для вала: 38 мм

28 119 р.

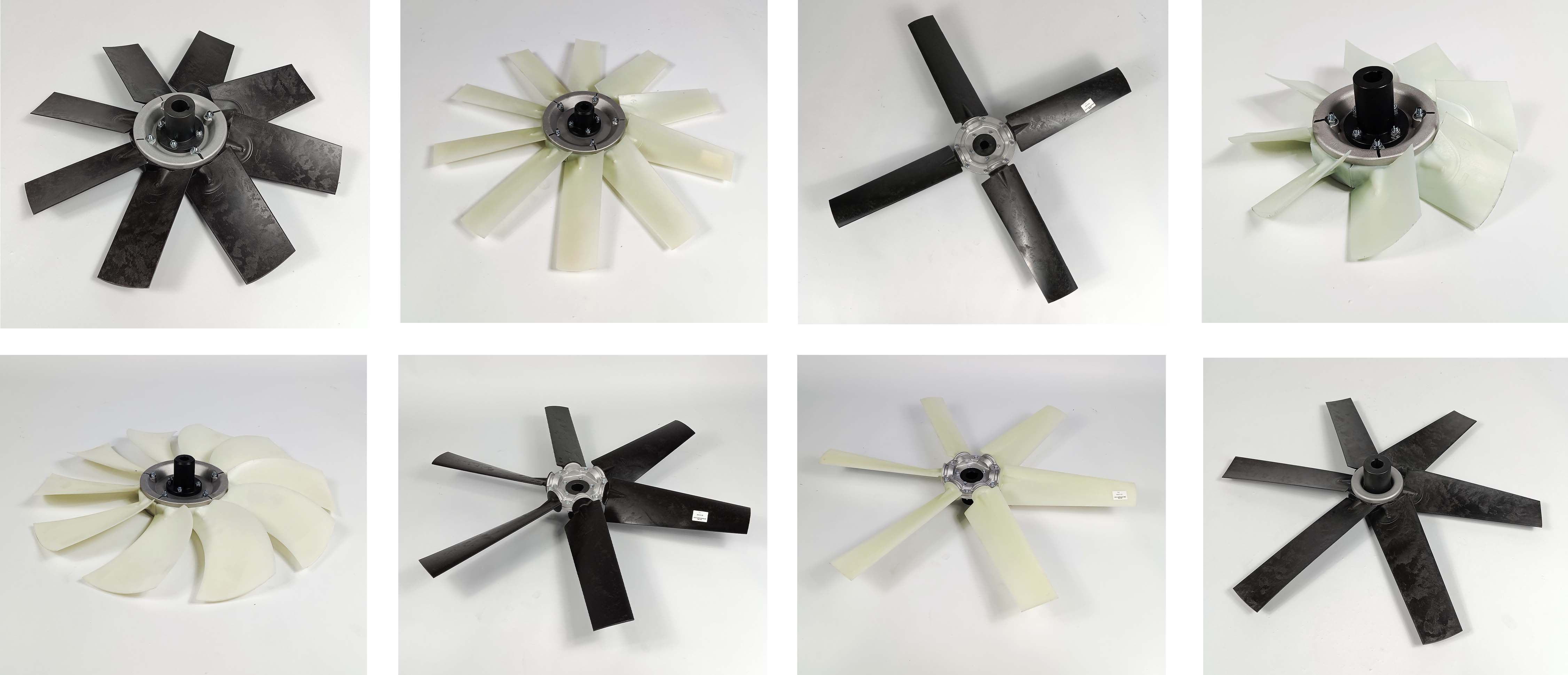

Крыльчатки со ступицами в сборе от Ø300 до Ø1000 мм

Данный каталог содержит крыльчатки в сборе со ступицами, которые представляют собой комплект рабочего колеса центробежного типа, готовый к монтажу на приводной вал. Образованная система служит для перемещения воздушных масс и нагнетания необходимого давления в трубопроводах и воздушных камерах.

Крыльчатки предназначены для работы в составе с электродвигателем, но также эффективны и в связке с гидравлическими, пневматическими моторами, редукторами. Крыльчатки имеют от 3 до 10 лопастей, с прямой и изогнутой формой лопаток с различным углом атаки. У модификаций 5P4ZR/P5ZR особая разборная конструкция с возможностью изменять угол наклона лопаток – соответственно менять профиль рабочего колеса.

Разновидности комплектов Крыльчатки и ступицы в сборе:

[1] Лопасти крыльчатки PAG - полиамида, армированного стекловолокном, который позволяет выдерживать все рабочие характеристики при температуре от -40°С до +110 °С. Такие комплекты «PAG крыльчатка + ступица» часто являются рабочим колесом для вентиляционного, холодильного оборудования, широко применяется в системах охлаждения транспортных средств и спецтехники.

[2] Лопасти крыльчатки из антистатического материала PAGAS - полиамида, армированного стекловолокном. Благодаря данному материалу, эту крыльчатку можно применять во взрывоопасных зонах, при подключении к приводу с соответствующей аттестацией по взрывозащите. Такая антистатическая крыльчатка имеет колоссальный ресурс работы и выдерживает все рабочие характеристики при температуре от -40°С до +110 °С. Специальное применение крыльчаток PAGAS для обеспечения работы теплообменного оборудования в условиях взрывоопасной среды, где возникают предельные концентрации горючих газов, плотный пылевой или аэрозольный фон. Это могут быть предприятия:

- по синтезу, хранению нефти, газа и сами месторождения;

- пищевые производства (мукомольные, маслоэкстракционные заводы);

- предприятия по добыче, переработке, обогащению горных пород.

Краткое резюме по серии комплектов «Крыльчатка + ступица под вал»:

• Рабочие диаметры, мм: Ø300, Ø450, Ø500, Ø570, Ø600, Ø900, Ø1000

• Количество лопастей: 3, 4, 6, 8, 10 шт.

• Ступицы: под цилиндрические валы, под конические валы

• Материалы лопаток:

PAG - полиамид, армированный стекловолокном

PAGAS - антистатический полиамид, армированный стекловолокном

• Производительность: от 3940 м3/час до 17500 м3/час

• Скорость вращения: от 3500 об/мин до 7000 об/мин

• Углы наклона лопастей: 25°, 30°, 35°, 37.5°, 40°, 42.5

Крыльчатки со ступицами в сборе: частые вопросы

+ Что входит в комплект «крыльчатка + ступица» и для чего он предназначен?

Вопрос: Что входит в комплект «крыльчатка + ступица» и для чего он предназначен?

Ответ: Комплект представляет собой центробежное рабочее колесо в сборе, готовое к монтажу на приводной вал. Он включает лопасти (крыльчатку) и ступицу для посадки на вал. Такие комплекты используются для перемещения воздушных масс и нагнетания давления в трубопроводах, воздушных камерах, системах охлаждения и вентиляции.

+ Какие типоразмеры комплектов доступны и какие материалы используются?

Вопрос: Какие типоразмеры комплектов доступны и какие материалы используются?

Ответ: Доступные диаметры: 300, 450, 500, 570, 600, 900, 1000 мм. Количество лопастей от 3 до 10. Материалы лопаток: PAG (полиамид, армированный стекловолокном) и PAGAS (антистатический полиамид, армированный стекловолокном). Ступицы предлагаются под цилиндрические и конические валы.

+ В чём особенность разборных комплектов серии 5P4ZR/P5ZR?

Вопрос: В чём особенность разборных комплектов серии 5P4ZR/P5ZR?

Ответ: Эти модификации имеют разборную конструкцию с возможностью изменять угол наклона лопаток без замены всего колеса. Это позволяет гибко настраивать аэродинамические характеристики рабочего колеса под конкретные условия эксплуатации.

+ Как подобрать комплект «крыльчатка + ступица» для взрывоопасной зоны?

Вопрос: Как подобрать комплект «крыльчатка + ступица» для взрывоопасной зоны?

Ответ: Для взрывоопасных сред выбирайте комплекты с лопастями из антистатического материала PAGAS. Они предотвращают накопление статического электричества. Дополнительно необходимо, чтобы приводной двигатель также имел взрывозащищённое исполнение (например, 1ExdIICT4).

+ Какие типы ступиц предлагаются и как выбрать подходящую?

Вопрос: Какие типы ступиц предлагаются и как выбрать подходящую?

Ответ: Доступны ступицы под цилиндрические валы и под конические валы. Выбор зависит от формы вала вашего привода (электродвигатель, гидромотор и т.д.). При заказе уточняйте диаметр и тип вала, а также способ фиксации (шпонка, зажим, конус).

+ Какая производительность и скорость вращения возможны для комплектов Ø900–1000 мм?

Вопрос: Какая производительность и скорость вращения возможна для комплектов Ø900–1000 мм?

Ответ: Для крупных диаметров (900, 1000 мм) производительность может достигать значений, близких к максимальным: от 3940 до 17 500 м³/ч, при скоростях вращения от 3500 до 7000 об/мин. Точные параметры зависят от количества лопастей, их угла наклона и типа привода.
