В статье рассматриваются конструктивные особенности, принцип работы и ключевые технические характеристики накрышных вытяжно-приточных вентиляционных установок, интегрированных с дефлектором, для применения на автотранспорте (автодомах, жилых и грузовых фургонах, спецтехнике). Особое внимание уделено исследованию применяемых осевых вентиляторов как основного силового элемента системы.
Назначение
Накрышные вытяжно-приточные вентиляторы, монтируемые на крышу транспортного средства через герметичный дефлектор (обтекатель), являются критически важным элементом системы климат-контроля жилого или рабочего пространства. Их основная задача — обеспечение постоянного воздухообмена: удаление спертого воздуха, избыточной влаги, запахов и приток свежего кислорода с улицы.
Использование простых пассивных дефлекторов (турбодефлекторов) часто недостаточно эффективно в безветренную погоду или при высоких требованиях к вентиляции. Активные системы, сочетающие аэродинамический дефлектор и электрический вентилятор, решают эту проблему, предоставляя пользователю полный контроль над интенсивностью воздушного потока.
Конструкция и принцип работы
Конструктивно система состоит из двух основных компонентов:
1. Дефлектор (Обтекатель): Изготавливается из ударопрочного ABS-пластика или поликарбоната. Направление потока и форма дефлектора спроектирована так, чтобы создавать зону разрежения на выходе, усиливая вытяжную тягу даже при выключенном вентиляторе (эффект Вентури). Выполняет несколько функций:
Аэродинамика: Снижает лобовое сопротивление и шумность при движении.
Защита: Оберегает вентилятор от механических повреждений, осадков и прямого потока воды (имеет степень защиты IP, обычно не ниже IP44).
2. Осевой вентилятор:
o Устанавливается внутри основания дефлектора на монтажной платформе. Является активным элементом системы, принудительно перемещающим воздух. Работает в двух основных режимах:
Вытяжка: Удаляет воздух из салона наружу.
Приток: Нагнетает свежий воздух с улицы в салон (реализуется реверсивными моделями вентиляторов).
Принцип работы основан на создании осевым вентилятором направленного воздушного потока. Дефлектор минимизирует потери на турбулентность и предотвращает задувание ветра обратно в воздуховод.
Исследование применяемых осевых вентиляторов
Осевые вентиляторы, используемые в таких сборках, обладают рядом специфических характеристик, обусловленных условиями эксплуатации:
• Тип двигателя: Преимущественно используются низковольтные (12V/24V DC) двигатели постоянного тока, что позволяет запитать систему от бортовой сети автомобиля или аккумуляторов.
• Энергоэффективность: Ключевое требование. Потребляемый ток редко превышает 0.5-1.5А при 12V, что позволяет длительно использовать вентилятор без риска разряда АКБ.
• Уровень шума: Так как система устанавливается в жилой зоне, применяются малошумные модели с оптимизированной аэродинамикой лопастей (часто с увеличенным количеством лопастей и/или измененным углом атаки) и подшипниками скольжения высокого качества.
• Реверсивность: Многие современные модели поддерживают смену направления вращения двигателя, что позволяет одной единицей техники реализовать как вытяжку, так и приток.
• Защита от окружающей среды: Корпус и лопасти вентилятора должны быть стойкими к УФ-излучению, перепадам температур (-30°C до +70°C) и влаге. Степень защиты обычно IP45 или выше.
• Управление: Часто оснащаются встроенным ШИМ-контроллером или имеют внешний пульт для плавной регулировки скорости (3-10 скоростей), что позволяет точно настраивать производительность и уровень шума.
Типовые технические характеристики осевых вентиляторов в таких системах:
• Напряжение питания: 12/24 V DC.
• Потребляемая мощность: 5 - 18 Вт.
• Производительность: 100 - 600 м³/ч (зависит от модели и скорости).
• Уровень шума: 25 - 50 дБ(А) на максимальной скорости.
• Диаметр: Наиболее распространены форматы 160, 190 и 225 мм.
Популярные бренды и модели систем
На рынке представлены как готовые комплексные решения, так и отдельные компоненты для самостоятельной сборки.
• Maxxair / Maxxfan: Лидер рынка для автодомов. Модели (например, Maxxfan Deluxe) известны своей надежностью, наличием дождевого козырька, позволяющего использовать вентилятор даже в непогоду, многоступенчатой регулировкой и реверсивным режимом.
• Fantastic Vent: Еще один известный американский бренд, предлагающий качественные вентиляторы с термостатическим контролем и пультом ДУ.
• Dometic (Seitz): Европейский производитель, предлагающий модели типа "Mini Heki" со встроенным вентилятором или отдельные системы под свой известный дефлектор.
• Fiamma / Vento: Предлагают решения для кемперов и грузовиков.
• ОEM-поставщики и no-name бренды: На рынке присутствует множество предложений от китайских производителей, которые часто используют стандартные осевые вентиляторы типоразмера 160мм или 190мм. Их преимущество — низкая цена, но часто в ущерб долговечности и уровню шума.
Накрышные вытяжно-приточные системы на основе осевого вентилятора и дефлектора представляют собой оптимальное решение для организации эффективного воздухообмена в замкнутых пространствах автотранспорта. Выбор конкретной модели зависит от требований к производительности, уровню шума, функционалу (реверс, ДУ, датчик дождя) и бюджета. Современные тенденции направлены на дальнейшее повышение энергоэффективности и интеграцию систем вентиляции с умными бортовыми системами автодомов.
Действующее предложение: Купить вентиляторы для накрышных вытяжно-приточных систем автотранспорта.

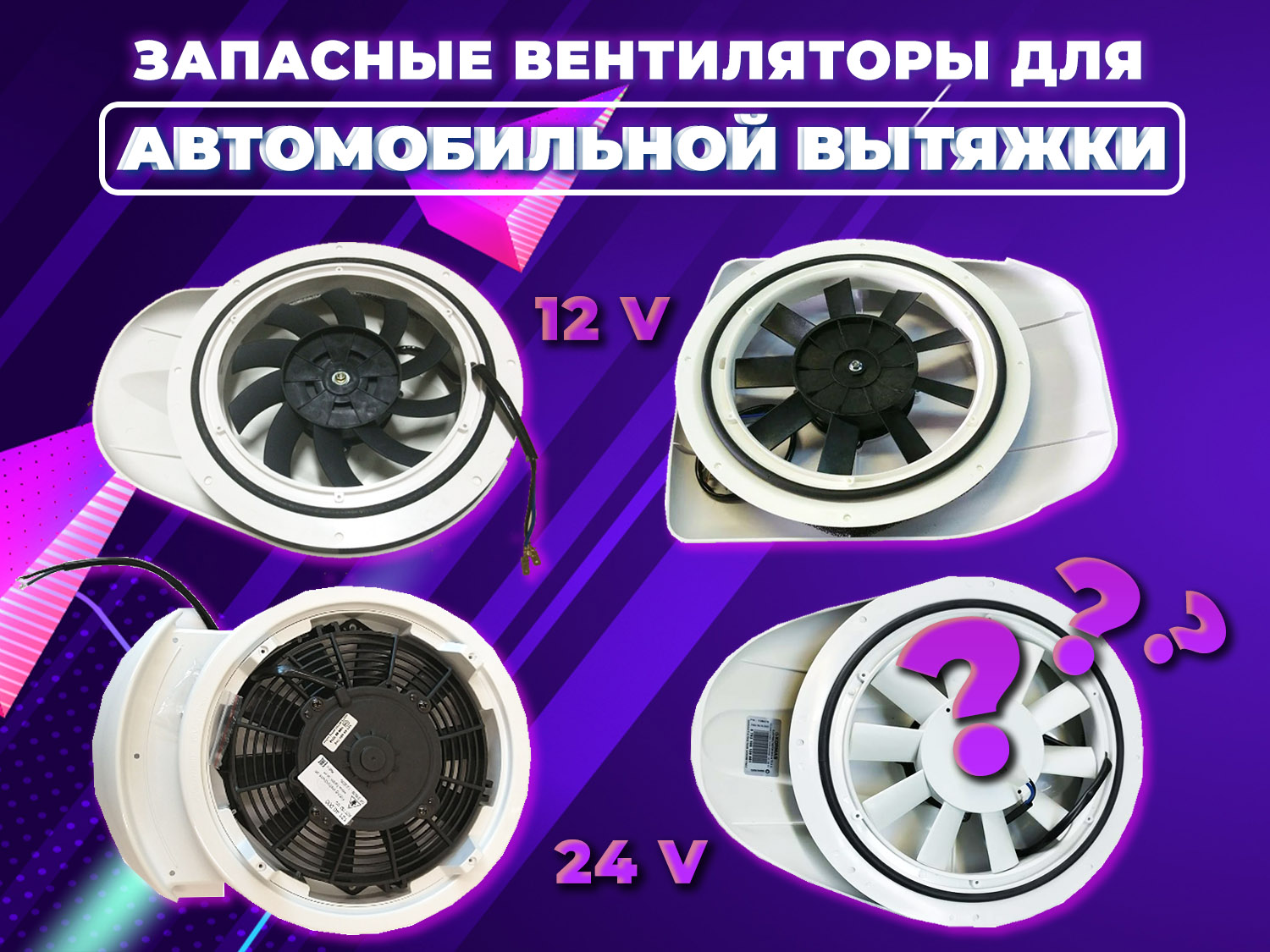

Наша компания работает напрямую со многими ведущими заводами вентиляторов Европы и Китая. Мы пополняем складские запасы вентиляторов, среди которых широко представлены осевые модели на 12 и 24 В с рабочим колесом от 160 до 400 мм.
