Компрессорно-конденсаторные агрегаты (ККА) — это ключевые элементы холодильных систем и систем кондиционирования. Они отвечают за сжатие и охлаждение хладагента, обеспечивая эффективный теплообмен. Такие агрегаты широко используются в промышленности, торговле, ЖКХ и других сферах, где требуется поддержание заданных температурных режимов.
Устройство и принцип работы ККА
ККА состоит из двух основных компонентов:
Компрессор – сжимает хладагент, повышая его давление и температуру.
Конденсатор – охлаждает горячий газообразный хладагент, превращая его в жидкость.
Принцип работы:
1. Хладагент в газообразном состоянии поступает в компрессор, где сжимается.
2. Нагретый газ направляется в конденсатор, где отдает тепло окружающей среде (воздуху или воде) и переходит в жидкую фазу.
3. После дросселирования (снижения давления) хладагент попадает в испаритель, где забирает тепло из охлаждаемой среды, снова превращаясь в газ.
4. Цикл повторяется.
Основные типы компрессорно-конденсаторных агрегатов
В зависимости от конструкции и условий эксплуатации выделяют:
Воздушного охлаждения – наиболее распространенный тип, где конденсатор обдувается вентиляторами (используется в кондиционерах, холодильных установках).
Водяного охлаждения – применяется в мощных промышленных системах, где конденсатор охлаждается проточной водой.
Спиральные, поршневые, винтовые – различаются по типу компрессора, что влияет на КПД, уровень шума и долговечность.
Сферы применения компрессорно-конденсаторные агрегатов
Промышленность – пищевая, химическая, фармацевтическая отрасли (охлаждение продукции, поддержание температурных режимов).
Торговля – холодильные витрины, морозильные камеры в магазинах и складах.
ЖКХ – централизованные системы кондиционирования, чиллеры.
IT и серверные – охлаждение оборудования в дата-центрах.

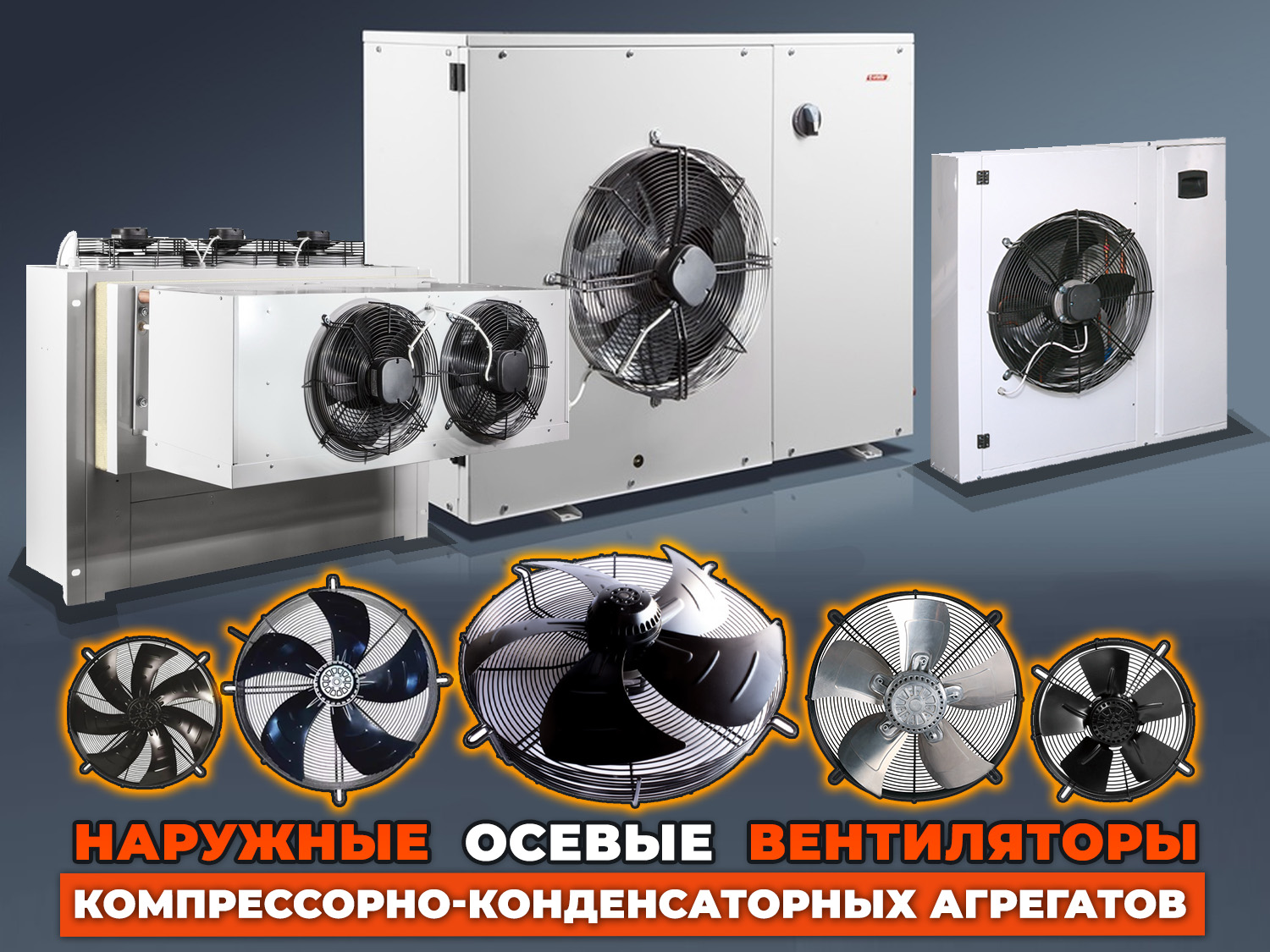

Осевые вентиляторы, используемые в комплектации Компрессорно-конденсаторных агрегатов
Чаще всего встречаются, мощные модели вентиляторов, с экономичными и долговечными электродвигателями, имеющими защиту от перегрева, скачков напряжения, экранирования. У электромоторов подобных вентиляторов наиболее сильно защищена электрическая часть, а питание подводится в специальных рукавах, подобранных под тип диаметр проводника и кабельного ввода. Имеют широкий диапазон рабочих температур, к примеру от -35 до + 80 0С, а сами двигатели оснащены контактами с термостатами, размыкающими цепь при нагреве свыше 150 0С.
Если говорить о типоразмерах, диаметре рабочего колеса, то в компрессорно-конденсаторных блоках, наиболее часто встречаются вентиляторы с диаметром 400, 450, 500 и 600 мм, с обычной и усиленной крыльчатками.
Питание вентиляторов, как правило 380 В, так как подобное серьезное холодильное оборудование заведомо установляется в промышленных условиях с соответствующим трехфазным напряжением, которое будет всегда эффективнее любого другого решения.
По типу монтажа, используемые вентиляторы универсальные, они могут устанавливаться как вертикально, так и горизонтально.
Ниже мы привели вентиляторы, которые похожи на используемые в рассмотренных компрессорно-конденсаторных агрегатах по совпадающим техническими параметрами и размерам:
каталог Вентиляторы осевые на 380 В с диаметром крыльчатки 400 мм
Ссылка
Если вы хотите наиболее быстро найти вентилятор под замену вышедшему из строя и восстановить компрессорно-конденсаторный блок, то стоит сразу обратится в нашу компанию. Мы сможем подобрать аналог вентилятора из наличия и предложим наиболее удобный способ покупки и доставки до покупателя.
