Современные требования к качеству внутренней среды выходят далеко за рамки простого обеспечения температуры. Для здоровья человека, сохранности оборудования и соблюдения технологических процессов критически важна чистота воздуха. В этой статье мы рассмотрим комплексный подход к построению систем автоматического контроля воздушной среды, а также представим наш ассортимент комплектующих для реализации таких решений.
Общий подход к контролю чистоты воздуха
Эффективная система контроля строится на принципе «измерение - анализ - воздействие». Вместо периодического ручного замера мы предлагаем использовать непрерывный мониторинг с помощью высокоточных датчиков. Это позволяет не только видеть текущее состояние воздуха, но и автоматически управлять вентиляционным оборудованием для поддержания параметров в заданных пределах.
Средства обнаружения загрязнений
В зависимости от класса помещения и задач, система комплектуется датчиками двух основных категорий – пыль и вредные газы. Для автоматической логики управления необходимо задать пороговые значения, которые будут близки к ПДК.
1. Обнаружение твердых частиц (пыли): Используются лазерные оптические датчики (пылемеры), способные определять концентрацию взвешенных частиц различных фракций: o
PM 1.0 (мельчайшие частицы, проникающие в кровоток);
PM 2.5 (мелкодисперсная пыль, основной маркер бытового и промышленного загрязнения); ПДК PM 2.5 < 10 мкг/м³ (среднесуточная норма ВОЗ)
PM 10 (крупная пыль, пыльца, споры).
2. Обнаружение вредных соединений: Для оценки химического состава воздуха применяются датчики:
TVOC (летучие органические соединения): формальдегид, бензол, толуол, испарения от отделочных материалов, мебели, чистящих средств. ПДК TVOC < 0,3 мг/м³
CO₂ (диоксид углерода): основной показатель эффективности вентиляции в местах скопления людей. Высокий уровень CO₂ ведет к сонливости, головной боли и снижению продуктивности. ПДК CO₂ < 800 ppm (оптимально) 800 – 1 200 ppm (допустимо)
CO (угарный газ): критически важный датчик для помещений с газовым оборудованием, котельных, гаражей. ПДК СО < 3 мг/м³
Автоматизация: от сигнала датчика к действию вентиляции
Система контроля чистоты воздуха становится эффективной только в связке с исполнительными механизмами вентиляции. Датчики не должны просто сигнализировать лампочкой; их данные являются основой для автоматического регулирования.
Сбор данных осуществляется двумя способами:
• Прямое подключение (релейное): Датчики с встроенным реле (например, сигнализаторы загазованности) подают напряжение напрямую на пускатели вентиляторов или приводы заслонок. Это бюджетное решение для локальных задач (например, принудительное включение вытяжки при превышении CO или паров растворителей).
• Через контроллер (ПЛК/Велл-контроллер): Оптимальный вариант для комплексного управления. Аналоговые сигналы (0–10В, 4–20 мА) поступают на программируемый логический контроллер. Контроллер:
Обрабатывает данные (усреднение, сравнение с уставками);
Реализует алгоритмы PID-регулирования для плавного изменения оборотов вентиляторов;
Отдает команды на сервоприводы для открытия/закрытия воздушных заслонок;
Управляет частотными преобразователями;
Передает данные на диспетчерский пункт (BMS).
Наши предложения по комплектующим систем контроля чистоты воздуха в помещении
Для реализации систем контроля чистоты воздуха критически важна надежная исполнительная часть - вентиляционное оборудование. Наша компания имеет обширный складской запас осевых вентиляторов различных типов, которые идеально подходят как для принудительной вытяжки загрязненного воздуха, так и для подачи свежего воздуха в составе автоматизированных систем.

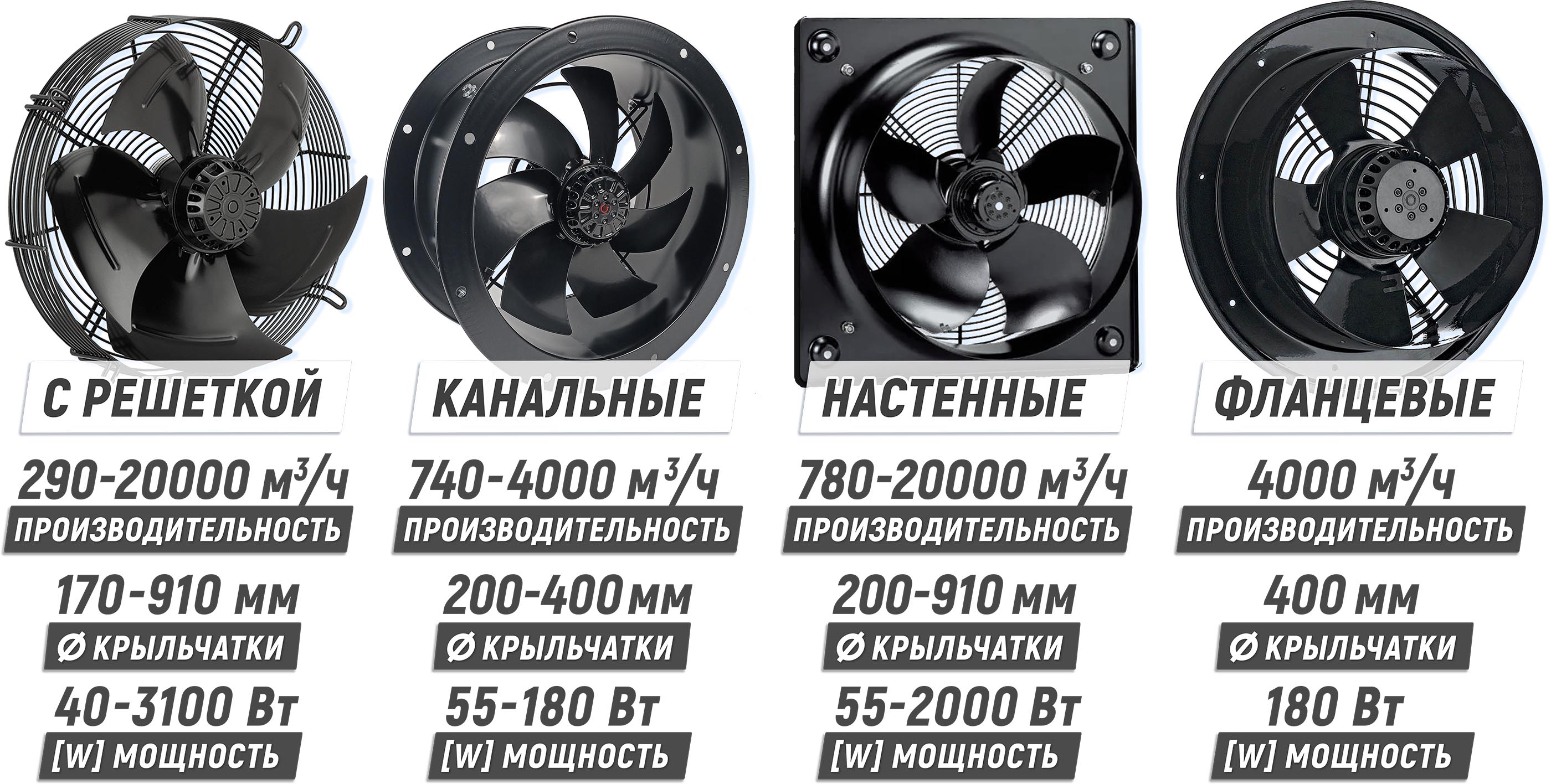

В зависимости от архитектуры вентиляционной сети и требований к монтажу, мы поставляем из наличия следующие категории осевых вентиляторов:
1. Осевые вентиляторы с решеткой. Данный тип предназначен для монтажа в оконный проем, стену или в качестве вытяжного клапана. Наличие защитной решетки предотвращает попадание мусора и делает оборудование безопасным в зонах доступа людей.
• Применение: Компактные системы удаления воздуха при превышении TVOC или CO₂ в небольших помещениях (курилки, санузлы, бытовки).
2. Осевые вентиляторы с квадратным фланцем (настенные панели). Модели с квадратным фланцем предназначены для плотного монтажа в стеновые проемы или вентиляционные панели. Квадратная форма фланца упрощает интеграцию в системы воздуховодов прямоугольного сечения и обеспечивает высокую герметичность соединения.
• Применение: Основные вытяжные установки в складских помещениях, цехах, гаражах. Легко интегрируются в системы автоматики благодаря возможности подключения к частотным преобразователям для плавного изменения производительности в зависимости от показаний датчиков PM.
3. Осевые вентиляторы с круглым фланцем. Это универсальное решение для встраивания в системы круглых воздуховодов. Круглый фланец обеспечивает надежное соединение с гибкими и жесткими воздуховодами (спирально-навивными трубами).
• Применение: Транспортировка воздуха на средние и дальние расстояния. Идеальны для автоматизированных приточных и вытяжных линий, где требуется точный расчет аэродинамики.
4. Канальные осевые вентиляторы. Специализированные модели, монтируемые непосредственно в разрыв вентиляционного канала. Они отличаются пониженным уровнем шума и компактностью, что позволяет размещать их даже в стесненных условиях за подвесными потолками.
• Применение: Системы с высокими требованиями к эстетике и акустическому комфорту (офисы, жилые комплексы, лаборатории). В паре с контроллером и датчиками CO₂ такие вентиляторы обеспечивают подачу ровно того объема воздуха, который необходим в данный момент.
Используя датчики PM, TVOC, CO₂ и CO с заданными порогами ПДК в связке с контроллерами и надежными исполнительными механизмами, можно не только обеспечить соблюдение санитарных норм, но и значительно снизить энергопотребление вентиляции (до 40–60%) за счет работы оборудования «по факту» загрязнения.
Наша компания готова выступить надежным поставщиком ключевого звена этой системы - осевых вентиляторов с питанием на 220 и 380 В. В наличии на складе представлены все перечисленные типы:
Обращайтесь к нам для подбора оптимального оборудования под вашу конкретную задачу автоматизации вентиляции.
